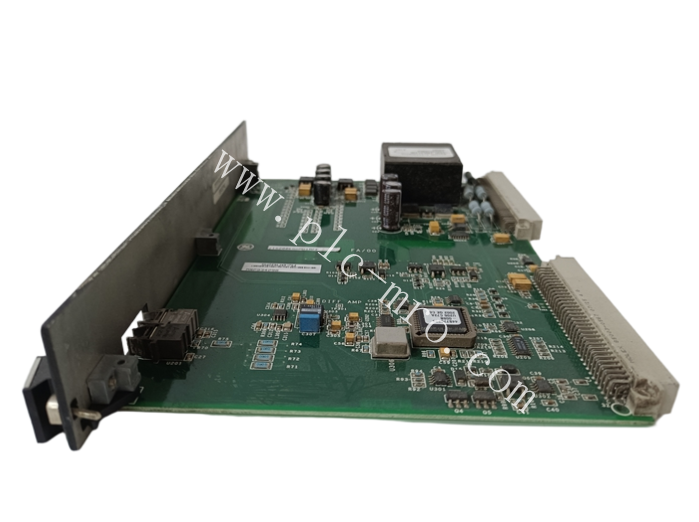

IS230PCAAH1A Mark VIe系统核心模拟模块

IS230PCAAH1A Mark VIe系统核心模拟模块
IS230PCAAH1A Mark VIe系统核心模拟模块
Mark VIe系统设计的核心模拟模块。它是由通用电气公司开发的。操作燃气轮机所需的大部分模拟信号I/O由核心模拟（PCAA）模块和相关的核心模拟（TCAS和TCAT）端子板提供。热电偶输入、4-20 mA电流环路输入/输出、地震输入、线性可变差动变压器（LVDT）激励和输入、脉冲率输入和伺服线圈输出均由PCAA和TCAT公司提供。
IS230SNRTH2A是美国GE品牌，他包含了燃机卡，CPU控制器，可编程逻辑控制器，I/O模块，冗余模块，电源模块，继电保护装置等等诸多系列。

Mark VI系列是后来的Speedtronic系统之一。通用电气花了三十多年的时间研究和开发Speedtronic系统，为重型蒸汽和燃气轮机系统的管理创造一个可靠、可扩展、完整的解决方案。马克六号采用了新的技术和集成的专有软件来创建一个非常好的涡轮机管理系统。这包括一个基于个人电脑的人机界面(操作员界面)，运行通用电气的CIMPLICITY图形等软件。

1．CPU模块

CPU模块主要由微处理器(CPU芯片)和存储器组成。在PLC控制系统中厂CPU模块相当于人的大脑，它不断地采集输入信号，执行用户程序，刷新系统的输出；存储器用来储存程序和数据。

IS230PCAAH1A Mark VIe系统核心模拟模块

2.I/O模块

输入(1nput)模块和输出(Output)模块简称为I／O模块，它们是系统的眼、耳、手、脚，是外部现场设备和CPU模块的桥梁。

输入模块用来接收和采集输入信号，开关量输入模块用来接收从按钮；选择开关、数字拨码开关、限位开关、接近开关、光电开关、压力继电器等过来的开关量输入信号；模拟量输入模块用来接收电位器、测速发电机和各种变送器提供的连续变化的模拟量电流、电压信号。

开关量输出模块用来控制接触器、电磁阀、电磁铁、指示灯、数字显示装置和报警装置等输出设备，模拟量输出模块月手来控制调节阀、变频器等执行装置。

CPU模块的工作电压一般是5V，而PLC的输入／输出信号电压一般较高，如直流24V和交流220V。从外部引入的尖峰电压和干扰噪声可能损坏CPU模块中的元器件，或使PLC不能正常工作。在I／O模块中，用光耦合器、光电晶闸管、小型继电器等器件来隔离PLC的内部电路和外部的I／O电路，I／O模块除了传递信号外，还有电平转换与隔离的作用。

IS230PCAAH1A Mark VIe系统核心模拟模块

3．编程器

编程器用来生成用户程序，并用它进行编辑、检查、修改和监视用户程序的执行情况。手持式编程器不能直接输入和编辑梯形图，只能输入和编辑指令表程序，因此又叫做指令编程器。它的体积小，价格便宜，一般用来给小型PLC编程，或者用于现场调试和维护。

使用编程软件可以在计算机的屏幕上直接生成和编辑梯形图、指令表、功能块图和顺序功能图程序，并可以实现不同编程语言的相互转换。程序被编译后下载到PLC，也可以将PLC中的程序上传到计算机。程序可以存盘或打印，通过网络，还可以实现远程编程和传送。

IS230PCAAH1A Mark VIe系统核心模拟模块

4．电源

PLC一般使用220V交流电源或24V直流电源。内部的开关电源为各模块提供DC 5V，±12V，24V等直流电源。小型PLC一般都可以为输入电路和外部的电子传感器(如接近开关)提供24V直流电源，驱动PLC负载的直流电源一般由用户提供。

IS230PCAAH1A Mark VIe系统核心模拟模块

1、单面板

在基本的PCB上，零件集中在其中一面，导线则集中在另一面上。因为导线只出现在其中一面，所以这种PCB叫作单面板（Single-sided）。因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交叉而必须绕独自的路径），所以只有早期的电路才使用这类的板子。

2、双面板

这种电路板的两面都有布线，不过要用上两面的导线，必须要在两面间有适当的电路连接才行。这种电路间的“桥梁”叫做导孔（via）。导孔是在PCB上，充满或涂上金属的小洞，它可以与两面的导线相连接。

3、多层板

为了增加可以布线的面积，多层板用上了更多单或双面的布线板。

用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。

IS230PCAAH1A Mark VIe系统核心模拟模块

S200DVIBH1B
IS200RAPAG1B
VMIVME7750
IS200TVIBH2B
IS200WETAH1AECGE
DS200DTBAG1A
DS200DPCBG1A
DS200PCCAG7A
IC695PNC001
IS215UCVEH2A
IS215ISBBH1A
531X111PSHALG2
531X134EPRBHG1
IS200ERDDH1ABA

IS230PCAAH1A Mark VIe系统核心模拟模块

厦门雄霸电子商务有限公司

IS230PCAAH1A Mark VIe系统核心模拟模块

型号： IS230PCAAH1A
